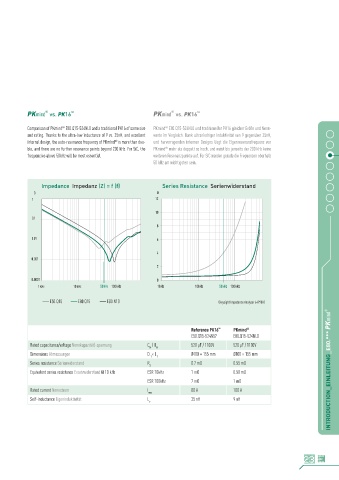

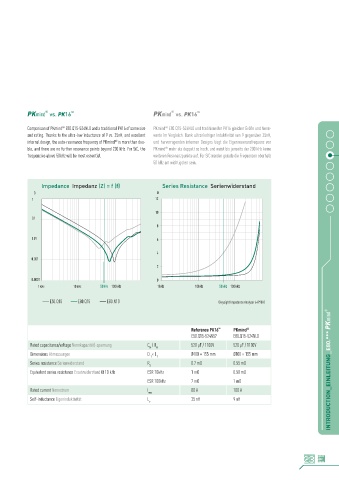

PKmind vs. PK16 PKmind vs. PK16

Comparison of PKmind E80.Q15-524NL0 and a traditional PK16 of same size PKmind E80.Q15-524NL0 und traditioneller PK16 gleicher Größe und Nenn-
®
®
and rating. Thanks to the ultra-low inductance of 9 vs. 35nH, and excellent werte im Vergleich. Dank ultraniedriger Induktivität von 9 gegenüber 35nH,
internal design, the auto-resonance frequency of PKmind is more than dou- und hervorragenden internen Designs liegt die Eigenresonanzfrequenz von
®
ble, and there are no further resonance points beyond 200 kHz. For SiC, the PKmind mehr als doppelt so hoch, und weist bis jenseits der 200 kHz keine
®
frequencies above 50kHz will be most essential. weiteren Resonanzpunkte auf. Für SiC werden gerade die Frequenzen oberhalb
50 kHz am wichtigsten sein.

Impedance Impedanz |Z| = f (f) Series Resistance Serienwiderstand
Ω Ω
1 12

10
0.1
8

0.01 6

4
0.001
2

0.0001 0
1kHz 10kHz 50kHz 100kHz 1kHz 10kHz 50kHz 100kHz

E50.Q15 E80.Q15 E80.N10 (Keysight Impedance Analyzer E4990A)

Reference PK16 ™ PKmind ®
E50.Q15-524N57 E80.Q15-524NL0
Rated capacitance/voltage Nennkapazität/-spannung C / U 520 µF / 1100V 520 µF / 1100V
N N
Dimensions Abmessungen D × L Ø100 × 155 mm Ø100 × 155 mm
1 1
Series resistance Serienwiderstand R 0.7 mΩ 0.55 mΩ
S
Equivalent series resistance Ersatzwiderstand @ 10 kHz ESR 10kHz 1 mΩ 0.58 mΩ INTRODUCTION_EINLEITUNG_E80.*** PKmind ®
ESR 100kHz 7 mΩ 1 mΩ
Rated current Nennstrom I 80 A 100 A
max
Self-inductance Eigeninduktivität L 35 nH 9 nH
e
