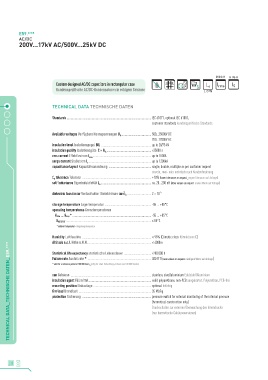

E59.***
AC/DC
200V...17kV AC/500V...25kV DC

HIGH HIGH
Custom designed AC/DC capacitors in rectangular case P L e
Kundenspezifische AC/DC-Kondensatoren in eckigem Gehäuse LOW

TECHNICAL DATA TECHNISCHE DATEN

Standards ........................................................................................................ IEC 61071, optional IEC 61881,
customer standards kundenspezifische Standards

Available voltages Verfügbare Nennspannungen U N .................................... 500…25000V DC
200…17000V AC
insulation level Isolationspegel BIL ............................................................. up to 28/75 kV
insulation quality Isolationsgüte C × R is ...................................................... >25000 s
rms current Effektivstrom I max ....................................................................... up to 1000A
surge current Stoßstrom I s ............................................................................. up to 1200kA
capacitance layout Kapazitätsanordnung .................................................... single, double, multiple as per customer request
einzeln, zwei- oder mehrfach nach Kundenforderung
C N tolerance Toleranz ..................................................................................... ±10% (lower tolerances on request_engere Toleranzen auf Anfrage)
self inductance Eigeninduktivität L e .............................................................. ca. 20…200 nH (other values on request_andere Werte auf Anfrage)

dielectric loss factor Verlustfaktor Dielektrikum tanδ 0 ............................. 2 × 10 -4

storage temperature Lagertemperatur ......................................................... -55 ... +85°C
operating temperatures Grenztemperaturen
Θ min ... Θ max * ................................................................................................. -55 ... +85°C
Θ HOTSPOT ......................................................................................................... ≤ 85°C
* ambient temperature_Umgebungstemperatur

Humidity Luftfeuchte ..................................................................................... ≤ 95% (Climatic class Klimaklasse C)
Altitude a.s.l. Höhe ü.N.N. ............................................................................. ≤ 4000m
TECHNICAL DATA_TECHNISCHE DATEN_E59.***
Statistical life expectancy statistische Lebensdauer ................................. >200 000 h
Failure rate Ausfallrate * .............................................................................. 300 FIT (lower values on request niedrigere Werte auf Anfrage)
* valid for a reference period of 100 000 hours_gültig für einen Betrachtungszeitraum von 100 000 Stunden

can Gehäuse ................................................................................................... stainless steel/aluminium Edelstahl/Aluminium
insulation agent Füllmittel ............................................................................ solid polyurethane, non-PCB ausgehärtet, Polyurethan, PCB-frei
mounting position Einbaulage ....................................................................... optional beliebig
fire load Brandlast ......................................................................................... 35 MJ/kg
protection Sicherung ..................................................................................... pressure switch for external monitoring of the internal pressure
(hermetical construction only)
Druckschalter zur externen Überwachung des Innendrucks
(nur hermetische Gehäuseversionen)
