E59.***
AC/DC
200V...17kV AC/500V...25kV DC

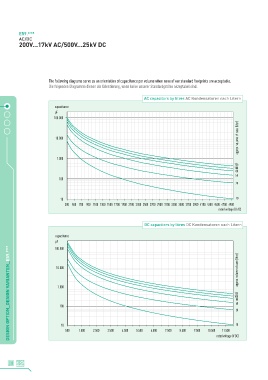

The following diagrams serve as an orientation of capacitance per volume when none of our standard footprints are acceptable.
Die folgenden Diagramme dienen als Orientierung, wenn keine unserer Standardgrößen akzeptabel sind.

AC capacitors by litres AC Kondensatoren nach Litern

capacitance
µF
100.000

10.000 approx. volume of case (liter)

1.000
135
100
80
50
100
20

10 10
300 500 700 900 1100 1300 1500 1700 1900 2100 2300 2500 2700 2900 3100 3300 3500 3700 3900 4100 4300 4500 4700 4900
rated voltage (V AC)

DC capacitors by litres DC Kondensatoren nach Litern

capacitance
µF
DESIGN OPTION_DESIGN VARIANTEN_E59.***
100.000
approx. volume of case (liter)

10.000

1.000
135
100
80
50
100
20

10 10
500 1.500 2.500 3.500 4.500 5.500 6.500 7.500 8.500 9.500 10.500 11.500
rated voltage (V DC)
