P. 27
E4

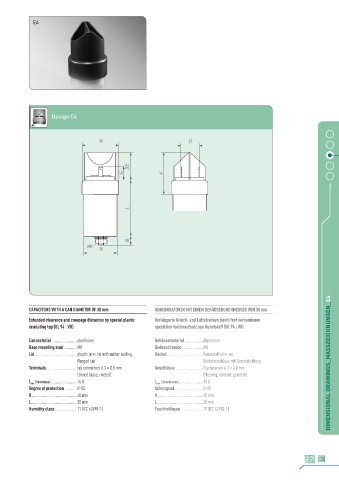

Design E4
CAPACITORS WITH A CAN DIAMETER OF 30 mm KONDENSATOREN MIT EINEM GEHÄUSEDURCHMESSER VON 30 mm
Extended clearance and creepage distances by special plastic Verlängerte Kriech- und Luftstrecken durch fest verbundenen
insulating top (UL 94 : VO) speziellen Isolieraufsatz aus Kunststoff (UL 94 : V0)
Can material .........................aluminium Gehäusematerial ..................Aluminium
Base mounting stud .............M8 Bodenschraube.....................M8
Lid..........................................plastic (UL94: VO) with rubber sealing, Deckel ...................................Kunststoff (UL94: V0),
flanged can Bördelverschluss mit Gummidichtung DIMENSIONAL DRAWINGS_MASSZEICHNUNGEN_E4
Terminals ..............................tab connectors 6.3 × 0.8 mm Anschlüsse ...........................Flachstecker 6.3 × 0.8 mm
(tinned brass, riveted) (Messing, verzinnt, genietet)
I max (Terminals) .........................16 A I max (Anschlüsse) .......................16 A
Degree of protection ............IP 00 Schutzgrad ............................IP 00
K ............................................40 mm K ............................................40 mm
L .............................................30 mm L .............................................30 mm
Humidity class......................T1 (IEC 62498-1) Feuchteklasse ......................T1 (IEC 62498-1)
27
