G1

CAPACITORS WITH A CAN DIAMETER OF 50/55/65 mm
Design G1
Can material .........................aluminium
Base mounting stud .............M12
Lid..........................................plastic with rubber sealing, flanged can
Terminals ..............................brass stud M6 on integrated plastic
bushing
Torque ...................................1.5...2 Nm
I max (Terminals) .........................40 A
Degree of protection ............IP 00
L .............................................10
Humidity class......................T1 (IEC 62498-1)

KONDENSATOREN MIT EINEM GEHÄUSEDURCHMESSER VON 50/55/65 mm
Gehäusematerial ..................Aluminium
Bodenschraube.....................M12
Deckel ...................................Kunststoff, Bördelverschluss
mit Gummidichtung
Anschlüsse ...........................Messingbolzen M6 auf integrierter
Kunststoffdurchführung
Drehmoment .........................1.5...2 Nm
I max (Anschlüsse) .......................40 A
Schutzgrad ............................IP 00
L .............................................10
Feuchteklasse ......................T1 (IEC 62498-1)

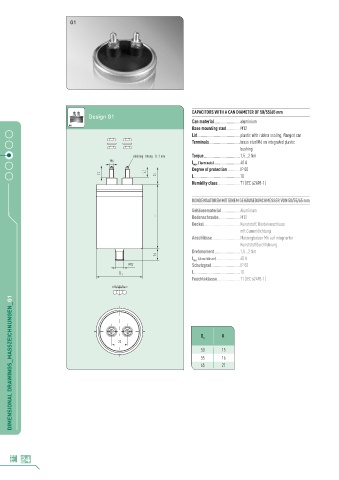

DIMENSIONAL DRAWINGS_MASSZEICHNUNGEN_G1

D 1 K

50 15
55 16
65 21
