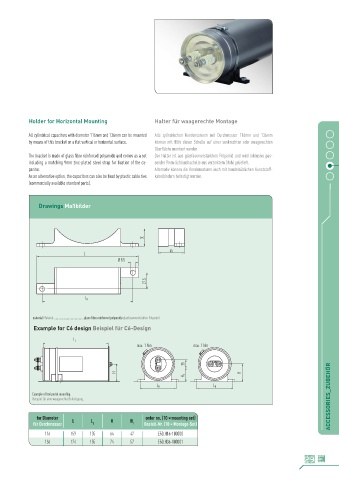

Page 29 - ELECTRONICON_Katalog_E62-E64

Holder for Horizontal Mounting Halter für waagerechte Montage

All cylindrical capacitors with diameter 116mm and 136mm can be mounted Alle zylindrischen Kondensatoren mit Durchmesser 116mm und 136mm
by means of this bracket on a flat vertical or horizontal surface. können mit Hilfe dieser Schelle auf einer senkrechten oder waagerechten
Oberfläche montiert werden.
The bracket is made of glass fibre reinforced polyamide and comes as a set Der Halter ist aus glasfaserverstärktem Polyamid und wird inklusive pas-
including a matching 9mm zinc-plated steel strap for fixation of the ca- sender 9mm-Schlauchschelle aus verzinktem Stahl geliefert.
pacitor. Alternativ können die Kondensatoren auch mit handelsüblichen Kunststoff-
As an alternative option, the capacitors can also be fixed by plastic cable ties kabelbindern befestigt werden.
(commercially available standard parts).

Drawings Maßbilder

L 1

material Material .....................................glass fibre reinforced polyamide glasfaserverstärktes Polyamid
Example for C6 design Beispiel für C6-Design
35

ACCESSORIES_ZUBEHÖR

Example of horizontal mounting. 7,5 77,5 60
Beispiel für eine waagerechte Befestigung.
+2
×
for Diameter L L H H order no. (10 × mounting set) (L -23) 0 125
1
für Durchmesser 0 1 Bestell-Nr. (10 × Montage-Set)
116 159 135 64 47 E50.H16-100000
136 174 155 74 57 E50.H36-100001
