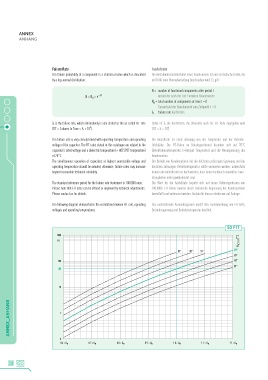

Page 28 - E57_E59_SR17_Inhalt.indd

ANNEX
ANHANG

Failure Rate Ausfallrate
The failure probability of a component is a statistical value which is described Die Ausfallwahrscheinlichkeit eines Bauelements ist eine statistische Größe, die
by a log­normal distribution: mit Hilfe einer Normalverteilung beschrieben wird. Es gilt:

N = number of functional components after period t
N = N × e¯ λt Anzahl der nach der Zeit t intakten Bauelemente
o
N = total number of components at time t = 0
o
Gesamtzahl der Bauelemente zum Zeitpunkt t = 0
λ = failure rate Ausfallrate
λ is the failure rate, which alternatively is also stated as the so­called FIT­rate Dabei ist λ die Ausfallrate, die alternativ auch als FIT–Rate angegeben wird
9
(FIT = Failures In Time = λ × 10 ). (FIT = λ × 10 ) 9
The failure rate is very closely linked with operating temperature and operating Die Ausfallrate ist stark abhängig von der Temperatur und der Betriebs­
voltage of the capacitor. The FIT rates stated in this catalogue are related to the feldstärke. Die FIT­Raten im Katalogsortiment beziehen sich auf 70°C
capacitor's rated voltage and a dielectric temperature (= HOTSPOT temperature) Dielektrikumstemperatur (=Hotspot­Temperatur) und die Nennspannung des
of 70°C. Kondensators.
The simultaneous operation of capacitors at highest permissible voltage and Der Betrieb von Kondensatoren mit der höchsten zulässigen Spannung und der
operating temperature should be avoided; otherwise, failure rates may increase höchsten zulässigen Betriebstemperatur sollte vermieden werden, andernfalls
beyond reasonable technical reliability. können die Ausfallraten so hoch werden, dass keine technisch sinnvollen Zuver­
lässigkeiten mehr gewährleistet sind.
The standard reference period for the failure rate statement is 100.000 hours. Der Wert für die Ausfallrate bezieht sich auf einen Referenzzeitraum von
Please note that FIT rates can be altered or improved by technical adjustments. 100.000h. FIT­Raten können durch technische Anpassung der Kondensatoren
Please contact us for details. beeinflußt und verbessert werden. Auskünfte hierzu erteilen wir auf Anfrage.

The following diagram demonstrates the correlation between FIT rate, operating Das nachstehende Kurvendiagramm macht den Zusammenhang von FIT­Rate,
voltages and operating temperatures. Betriebsspannung und Betriebstemperatur deutlich.

50 FIT

1000
Θ HOTSPOT (°C)
FIT
85° 80° 75° 7 700°°
65°
100 60°
55°
5 500

10

ANNEX_ANHANG 1

0
0.6 × U N 0.7 × U N 0.8 × U N 0.9 × U N 1.0 × U N 1.1 × U N 1.2 × U N

28
