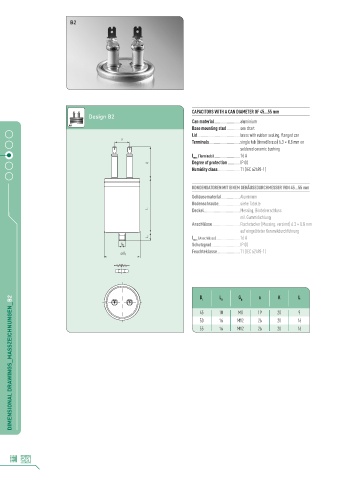

Page 20 - ELECTRONICON_Katalog_E62-E64

B2

CAPACITORS WITH A CAN DIAMETER OF 45...55 mm
Design B2
Can material .........................aluminium
Base mounting stud .............see chart
Lid..........................................brass with rubber sealing, flanged can
Terminals ..............................single tab (tinned brass) 6.3 × 0.8 mm on
soldered ceramic bushing
I max (Terminals) .........................16 A
Degree of protection ............IP 00
Humidity class......................T1 (IEC 62498-1)

KONDENSATOREN MIT EINEM GEHÄUSEDURCHMESSER VON 45...55 mm
Gehäusematerial ..................Aluminium
Bodenschraube.....................siehe Tabelle
Deckel ...................................Messing, Bördelverschluss
mit Gummidichtung
Anschlüsse ...........................Flachstecker (Messing, verzinnt) 6.3 × 0.8 mm
auf eingelöteter Keramikdurchführung
I max (Anschlüsse) .......................16 A
Schutzgrad ............................IP 00
Feuchteklasse ......................T1 (IEC 62498-1)

D 1 L B G B a K L
DIMENSIONAL DRAWINGS_MASSZEICHNUNGEN_B2

45 10 M8 19 20 9
50 16 M12 26 20 16
55 16 M12 26 20 16
