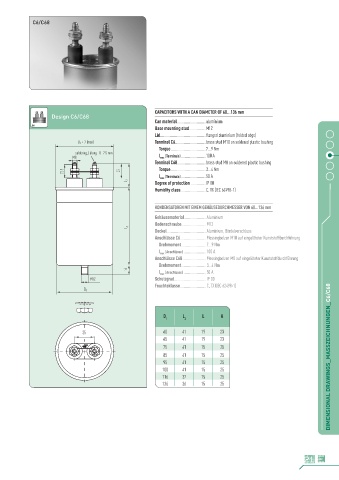

Page 21 - ELECTRONICON_Katalog_E62-E64

C6/C68

CAPACITORS WITH A CAN DIAMETER OF 60...136 mm
Design C6/C68
Can material ............................aluminium
Base mounting stud ................M12
Lid.............................................flanged aluminium (folded edge)
D + 7 (max) Terminal C6 ..............................brass stud M10 on soldered plastic bushing
Torque ..................................7...9 Nm
I max (Terminals) ........................100 A
Terminal C68 ............................brass stud M8 on soldered plastic bushing
Torque ..................................3...4 Nm
I max (Terminals) ........................50 A
Degree of protection ...............IP 00
Humidity class.........................C, TX (IEC 62498-1)

KONDENSATOREN MIT EINEM GEHÄUSEDURCHMESSER VON 60...136 mm
Gehäusematerial ..................... Aluminium
Bodenschraube........................ M12
Deckel ...................................... Aluminium, Bördelverschluss
Anschlüsse C6 ......................... Messingbolzen M10 auf eingelöteter Kunststoffdurchführung
Drehmoment ........................ 7...9 Nm
I max (Anschlüsse) ..................... 100 A
Anschlüsse C68 ....................... Messingbolzen M8 auf eingelöteter Kunststoffdurchführung
Drehmoment ........................ 3...4 Nm
I max (Anschlüsse) ..................... 50 A
Schutzgrad ............................... IP 00
Feuchteklasse ......................... C, TX (IEC 62498-1)

D 1 L 2 L K

60 41 19 23
65 41 19 23
75 41 15 25
85 41 15 25 DIMENSIONAL DRAWINGS_MASSZEICHNUNGEN_C6/C68
95 41 15 25
100 41 15 25
116 37 15 25
136 36 15 25
